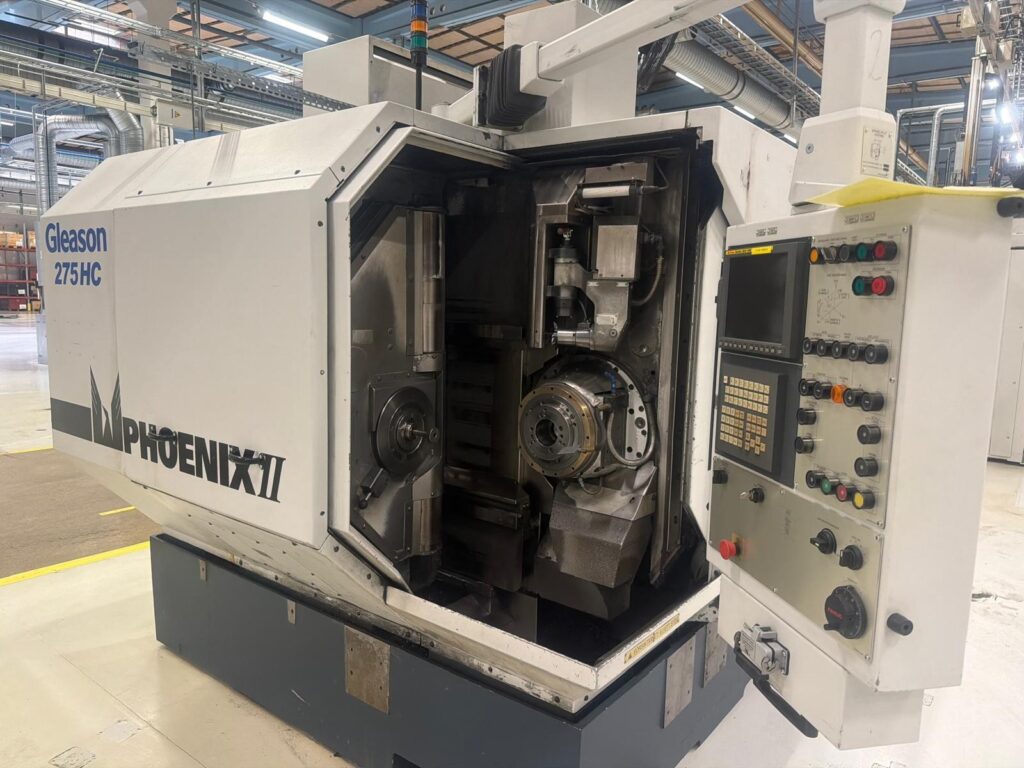

CNC Spiral Bevel Gear Cutting Machine – GLEASON 275HC

Bevel Gear Machines
Brand : GLEASON
Model : 275HC
Year : 2006

CNC : FANUC
WORKPIECE :
Maximum transmission ratio : 1:10
Minimum number of teeth : 5
Maximum number of teeth : 2000
Maximum tooth height / full tooth depth : 20 mm
Maximum tooth width : 58 mm
Maximum pitch circle diameter : 275 mm
TOOL :
Smallest permissible milling head Ø : 2.5 inch
Largest permissible milling head Ø : 9 inch
MACHINE :
Horizontal workpiece slide (X-axis) : 325 mm
Vertical workpiece slide (Y-axis) : 350 mm
Milling slide (Z-axis) : 475 mm
TABLE :
Outer diameter : 212.71 mm
SPEED :
X and Z axis : 1 - 6,000 mm/min
rapid traverse : X, Y and Z axes --> 10,000 mm/min
B-axis : 40 °/s
